双金属温度计轴向
型号：
| WSS-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| 无固定装置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可动外螺纹 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可动内螺纹 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺纹 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法兰 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺纹 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | 卡套法兰 | ||||
| WSS-406 | Φ100 | |||||
| WSS-506 |
双金属温度计轴向
1、应用
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
双金属温度计轴向
2、特点
现场显示温度，直观方便
安全可靠，使用寿命长
多种结构形式，可满足不同要求
3、工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
4、主要技术参数
产品执行标准：JB/T8803-1998；GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：温度计回差应不大于基本误差限的绝对值
重复性： 温度计重复性极限范围切应不大于基本误差限绝对值的1／2
5、测温范围
测 温 范 围 ℃ | 适 应 范 围 | |
工业、商业 | 实验室、小型 | |
-80-+40 | √ | √ |
-40-+80 | √ | √ |
0-50 | √ | √ |
0-100 | √ | √ |
0-150 | √ | √ |
0-200 | √ | √ |
0-300 | √ | √ |
0-400 | √ | √ |
0-500 | √ | √ |
6、正常工作大气条件
工 作 场 所 | 温 度 ℃ | 相 对 温 度 ％ |
掩 蔽 场 所 | -25-+25 | 5-100 |
户 外 场 所 | - 40-+85 | 5-100 |

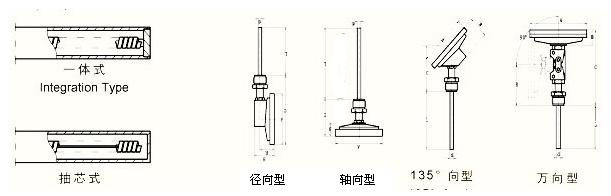

7、测量端形式
8、外形尺寸
形 式 | A | B | C | E | L | D |
轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
105 | 23 | 73 | - | |||
155 | 23 | 73 | - | |||
径向型 | 65 | 50 | 110 | 34 | ||
105 | 50 | 110 | 34 | |||
155 | 50 | 110 | 34 | |||
135°向型 | 105 | 23 | 85 | - | ||
155 | 23 | 85 | - | |||
万向型 | 105 | 23 | 178 | 120 | ||
155 | 23 | 178 | 120 |
9、安装固定形式
10、型号命名方式
型号 | 说明 | ||||||||
W | 代号 | 温度仪表 | |||||||
S | 金属膨胀式 | ||||||||
S | 感温元件双金属片 | ||||||||
X | 电接点结构 | ||||||||
3 | 表壳公称直径 | 60 | |||||||
4 | 100 | ||||||||
5 | 150 | ||||||||
0 | 位置特征 | 轴向（直型） | |||||||
1 | 径向（角型） | ||||||||
2 | 135°向（钝角型） | ||||||||
8 | 万向（可调角型） | ||||||||
0 | 安装固定形式 | 无固定装置 | |||||||
1 | 可动外螺纹 | ||||||||
2 | 可动内螺纹 | ||||||||
3 | 固定螺纹 | ||||||||
4 | 固定法兰 | ||||||||
5 | 卡套螺纹 | ||||||||
6 | 卡套法兰 | ||||||||
无 | 防护形式 | 普通型 | |||||||
W | 防护型 | ||||||||
F | 防腐型 | ||||||||
M | 电接点位式调节 | 上下限 | |||||||
W | 双上限 | ||||||||
F | 双下限 | ||||||||
B | 隔爆式 | 隔爆式双金属 | |||||||
W S S X 4 8 1 W 型号示例
